Siku Kimpalan Soket

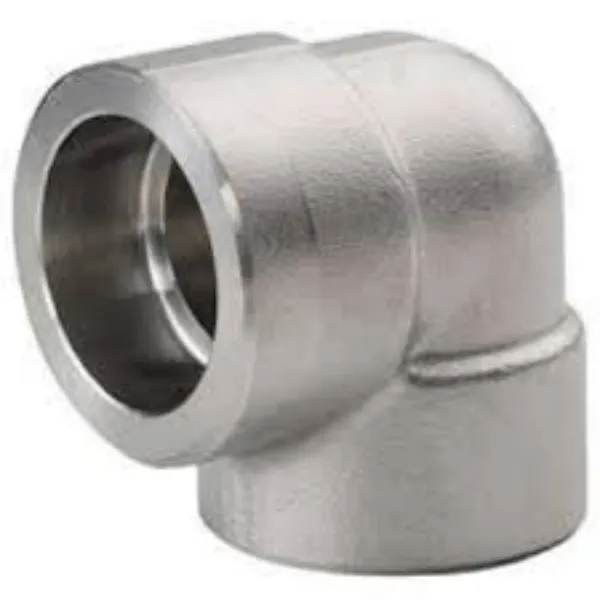

Siku kimpalan soket palsu ASME B16.11 tersedia dalam 90 darjah dan 45 darjah yang digunakan untuk menyambungkan paip ASME ke kelengkapan atau injap melalui kimpalan meterai fillet. Beratnya ringan kerana dimensi saiz yang kecil. Dan mempunyai pelbagai ciri seperti kebolehpercayaan, ketahanan dan ketepatan dimensi. Terdapat 3 penilaian tekanan iaitu Kelas 3000, 6000 dan 9000.
Kelas 3000 Elbow: untuk digunakan dengan paip keluli Sch 80.
Kelas 6000 Siku: untuk dipadankan dengan paip keluli Sch 160.
Kelas 9000 Elbow: untuk menyambung dengan paip keluli Sch XXS
Kelengkapan Kimpalan Soket ialah keluarga kelengkapan penempaan tekanan tinggi yang digunakan hanya bersama dengan Paip ANSI dan tersedia dalam julat saiz yang sama.
Walaupun terdapat beberapa persamaan antara bentuk kedua-dua kimpalan, tetapi kimpalan soket masih dianggap berbeza dengan kimpalan fillet.
Spesifikasi Kelengkapan Kimpalan Soket ASME B16.11
| bentuk | Kelengkapan Lurus dan Mengurangkan |
| Julat Saiz | 1/8" - 4" / DN6 - DN100 |
| Penilaian Tekanan | Kelas 3000lbs, 6000lbs, 9000lbs |
| Standard | ASME B16.11, BS3799 |
| Keluli Karbon | ASTM A105 / A105N, ASTM A350 LF2/LF3, A694 F42 / 46 / 56 / 60 / 65 |
| Keluli Aloi | ASTM A182 F11 / F12 / F5 / F9 / F91 / F92 / F22 |
| Keluli Tahan Karat | ASTM A182 F304/304L/304H, F316/316L, F310S, F317, F347, F904L |
Penandaan dan Pemeriksaan Siku Kimpalan Soket Tergalvani
Pakej Kelengkapan Siku Kimpalan Soket
Bungkus semua siku SW dalam karton.
Lekatkan label pada semua karton.
Masukkan karton ke dalam kotak kayu.
Buat tanda penghantaran pada kotak kayu.
ASME B16.11 Dimensi Siku Kimpalan Soket
| DN | NPS | B | G | C | |||||||
| 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | ||||||
| ave | min | ave | min | ave | min | ||||||
| 6 | 1/8 | 10.9 | 2.41 | 3.15 | - | 3.18 | 3.18 | 3.96 | 3.43 | - | - |
| 8 | 1/4 | 14.3 | 3.02 | 3.68 | - | 3.78 | 3.30 | 4.60 | 4.01 | - | - |
| 10 | 3/8 | 17.7 | 3.20 | 4.01 | - | 4.01 | 3.50 | 5.03 | 4.37 | - | - |
| 15 | 1/2 | 21.9 | 3.73 | 4.78 | 7.47 | 4.67 | 4.09 | 5.97 | 5.18 | 9.53 | 8.18 |
| 20 | 3/4 | 27.3 | 3.91 | 5.56 | 7.82 | 4.90 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 |
| 25 | 1 | 34.0 | 4.55 | 6.35 | 9.09 | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 |
| 32 | 11/4 | 42.8 | 4.85 | 6.35 | 9.70 | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 |
| 40 | 11/2 | 48.9 | 5.08 | 7.14 | 10.15 | 6.35 | 5.54 | 8.92 | 7.80 | 12.70 | 11.12 |
| 50 | 2 | 61.2 | 5.54 | 8.74 | 11.07 | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 |
| 65 | 21/2 | 73.9 | 7.01 | - | - | 8.16 | 7.62 | - | - | - | - |
| 80 | 3 | 89.9 | 7.62 | - | - | 9.52 | 8.30 | - | - | - | - |
| 100 | 4 | 115.5 | 8.56 | - | - | 10.69 | 9.35 | - | - | - | - |
1) Ketebalan sekata di sekeliling lubang soket tidak boleh kurang daripada nilai purata, ketebalan di kawasan separa boleh menjadi min. satu.
2) Memandangkan toleransi diameter luar paip, diameter beberapa lubang soket boleh menjadi lebih besar sedikit daripada yang dinyatakan dalam B16.11.
3) Apabila saiz paip penyambung tidak selaras dengan yang dinyatakan dalam katalog ini, saiz paip penyambung hendaklah disediakan dalam spesifikasi pembelian.
4) Apabila kelengkapan mengecil, saiz struktur hendaklah sama dengan pemasangan lurus dan BJD hendaklah dimesin mengikut hujung pengecil.
5) Pemasangan juga boleh dihasilkan sebagai sambungan campuran SW dan THRD.
