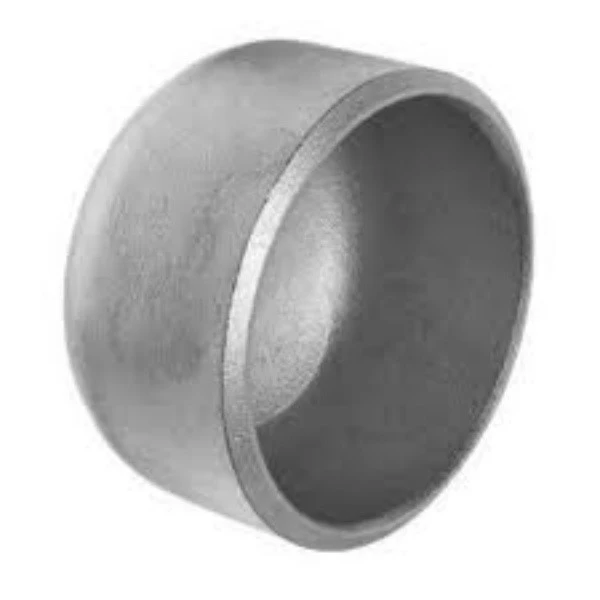

Penutup Paip Keluli
ASME 16.9 Penutup paip keluli biasanya dikimpal pada hujung paip yang menghalang sistem saluran paip, ia mempunyai fungsi yang sama dengan palam dan bebibir buta. Ia boleh didapati dalam bahan keluli karbon, keluli tahan karat dan keluli aloi.
Dimensi penutup kimpalan punggung adalah dari 1/2" hingga 48" dan ketebalan meliputi Sch 10S, Sch 40, Sch 80, Sch 160, STD, XS, XXS. Kami boleh mengeluarkan BW CAP dalam stanadrd ASME B16.9, MSS SP 43, DIN, JIS dan EN.
Perbezaan antara Penutup Paip Keluli dan Palam
Sambungan
Penutup paip keluli digunakan untuk menyambung dengan saluran paip melalui kimpalan dan skru. Terdapat satu cara untuk palam yang skru pada hujung paip.
bentuk
Terdapat tiga bentuk penutup paip keluli iaitu penutup kimpalan punggung, penutup kimpalan soket dan penutup berulir. Manakala palam berulir mempunyai kepala hex, kepala bulat dan kepala segi empat sama.
Standard
Piawaian pembuatan penutup paip ialah ASME B16.9 & ASME B16.11 dan palam ialah ASME B16.11
Proses
Proses pembuatan palam berulir adalah penempaan dan tuangan. Manakala untuk topi pula ialah penekan panas atau penekan sejuk dan penempaan.
Benang
Penutup berulir mempunyai benang perempuan manakala palam adalah benang lelaki.
Gred Bahan Penutup Paip Keluli
Penutup Keluli Karbon
ASTM A234 WPB/WPC, ASTM A420 WPL6, ASTM A860 WPHY 42 / 46 / 56 / 60 / 65
Penutup Keluli Aloi
ASTM A234 WP11 / WP12 / WP5 / WP9 / WP22 / WP91 / WP92, 15CrMoG,12Cr1MoVG, 12Cr5Mo, 1Cr5Mo, Cr9Mo, 10CrMo910, 12Cr1MoVG{{19}
Cap Keluli Tahan Karat
ASTM A403 WP304/304L/304H, 316/316L, 310S, 317, 347, 904L, A815 S32205, S31803, 32750, 32760
Pemeriksaan dan Pakej Penutup Kimpalan Punggung
CAP BW SEAMLESS 36 INCH SCH 40 ASTM A234 WPB ASME B16.9
Dimensi Penutup Paip Keluli ASME B16.9
| DN | NPS | OD | E | E1 |
| 15 | 1/2 | 21.3 | 25 | 25 |
| 20 | 3/4 | 26.7 | 25 | 25 |
| 25 | 1 | 33.4 | 38 | 38 |
| 32 | 11/4 | 42.2 | 38 | 38 |
| 40 | 11/2 | 48.3 | 38 | 38 |
| 50 | 2 | 60.3 | 38 | 44 |
| 65 | 21/2 | 73.0 | 38 | 51 |
| 80 | 3 | 88.9 | 51 | 64 |
| 90 | 31/2 | 101.6 | 64 | 76 |
| 100 | 4 | 114.3 | 64 | 76 |
| 125 | 5 | 141.3 | 76 | 89 |
| 150 | 6 | 168.3 | 89 | 102 |
| 200 | 8 | 219.1 | 102 | 127 |
| 250 | 10 | 273.0 | 127 | 152 |
| 300 | 12 | 323.8 | 152 | 178 |
| 350 | 14 | 355.6 | 165 | 191 |
| 400 | 16 | 406.4 | 178 | 203 |
| 450 | 18 | 457.0 | 203 | 229 |
| 500 | 20 | 508.0 | 229 | 254 |
| 550 | 22 | 559.0 | 254 | 254 |
| 600 | 24 | 610.0 | 267 | 305 |
| 650 | 26 | 660.0 | 267 | --- |
| 700 | 28 | 711.0 | 267 | --- |
| 750 | 30 | 762.0 | 267 | --- |
| 800 | 32 | 813.0 | 267 | --- |
| 850 | 34 | 864.0 | 267 | --- |
| 900 | 36 | 914.0 | 267 | --- |
| 950 | 38 | 965.0 | 305 | --- |
| 1000 | 40 | 1016.0 | 305 | --- |
| 1050 | 42 | 1067.0 | 305 | --- |
| 1100 | 44 | 1118.0 | 343 | --- |
| 1150 | 46 | 1168.0 | 343 | --- |
| 1200 | 48 | 1219.0 | 343 | --- |
Nota:
1) Konfigurasi penutup adalah elips biasa.
2) Panjang E terpakai untuk ketebalan tidak melebihi Ketebalan Dinding Had. Bagi penutup dengan DN Lebih daripada atau sama dengan 650(NPS26), ia akan dibuat tertakluk kepada saiz yang dipersetujui antara pembeli dan pengilang atau dibekalkan mengikut saiz pengeluar .
